Anywire / Breitband Power Line Communication (PLC) Repeater

Beschreibung

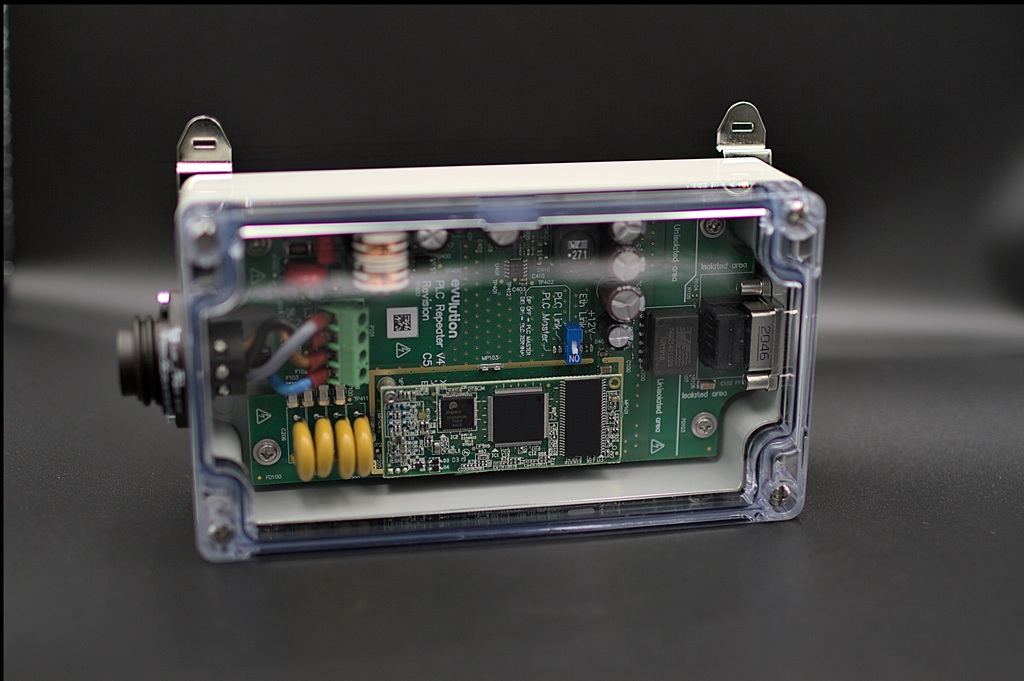

Der Breitband PLC Repeater wird in Trafostationen oder in Verteilkabinen eingesetzt. Beim Einsatz vom PLC Repeater in der Verteilkabine, ist der PLC Repeater hohen Temperaturschwankungen und Nässe ausgesetzt. Daher muss der PLC Repeater widrigen Umweltbedingungen stand halten. Da in Trafostationen und Verteilkabinen kein Personenschutz mittels FI gewährleistet ist, muss die Ethernet Schnittstelle mittels verstärkter Isolation zur Netzseite getrennt sein.

Bei diesem Produkt wurde der Spannungsregler so optimiert, dass geringst mögliche Schaltemissionen über die Netzleitung zurück ins Netz gelangen können. Dies ermöglicht die Nutzung aller verfügbaren PLC Träger für maximalen Power Line Datendurchsatz.

Übersicht der beauftragten Leistungen

• Entwicklung der Elektronik nach IEC 62368
• Integration der Elektronik ins Gehäuse
• Auswahl der passenden Steckverbinder
• Bestückung und Aufbau einer Kleinserie für Test und Inbetriebnahme
• Entwicklung einer Qualifizierungssoftware zur Ermittlung der PLC Leistung
• Optimierung Leitungsgebundene Emissionen Schaltregler
• Betreuung EMV Zertifizierung
• Betreuung Safety Zertifizierung nach IEC 62368
• Inbetriebnahme im Feld
• Produktionskoordination

Aufgaben im Bereich Elektronik

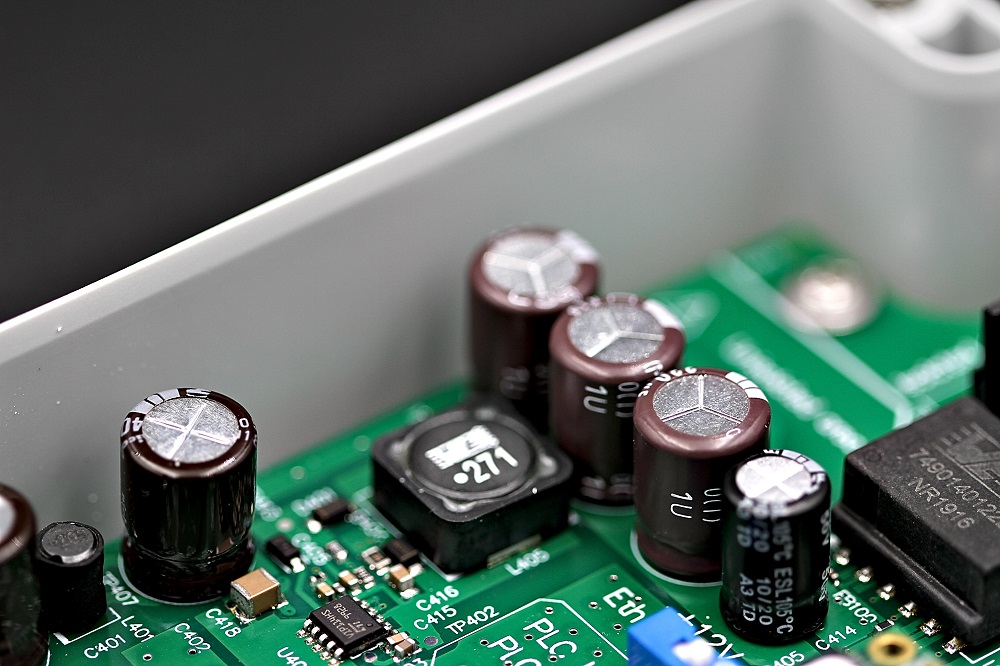

• AC/DC Schaltregler, nicht isoliert
• Ethernet Magnetic mit verstärkter Isolation
• Integration Power Line Communication Modem
• IP65 Schutz für Produkt

Aufgaben im Bereich Software

• Entwicklung einer Qualifizierungssoftware (C#) zur Messung vom Signal- / Rauschverhalten mit Darstellung Minimum, Maximum, Mittelwert und Istwert der PLC Träger

Aufgaben im Bereich Validation und Verifikation

• Optimierung Leitungsgebundene Emissionen mit eigener leitungsgebundenem Messeinrichtung
• Signal Rausch Abstand Tests mit Software Tool

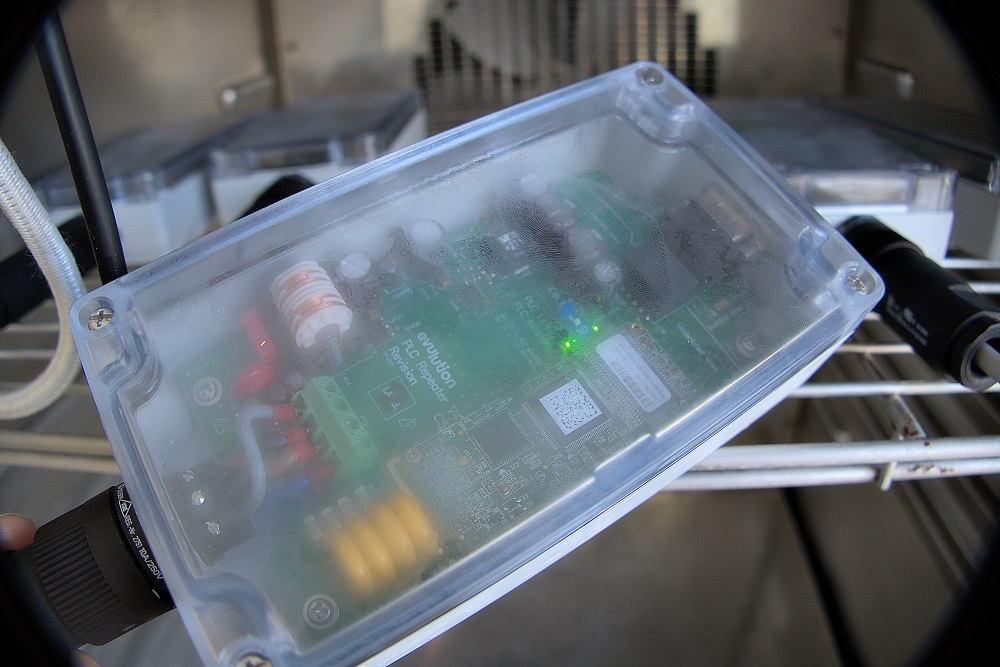

• Kompatibilität Umgebungstemperatur im eigenen Klimaschrank

Aufgaben im Bereich Produktionskoordination

• Erstellen Montageanweisung
• Erstellen Prüfanweisung
